보유 장비
정밀도가 중요한 구간은 지상형 스캐너로, 넓은 면적과 긴 동선은 모바일 스캐닝으로 나눠 현장 시간을 줄입니다.

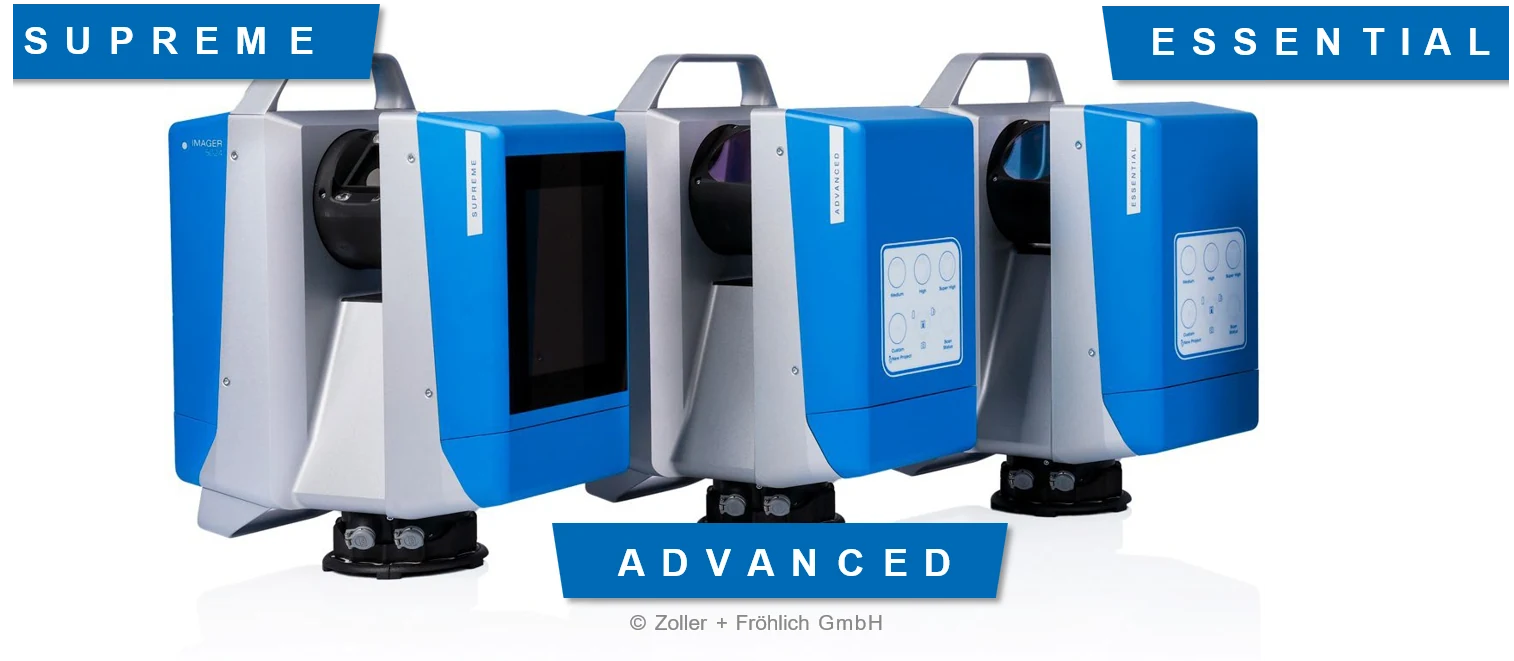

독일 Zoller + Fröhlich의 위상차 방식 3D 레이저 스캐너. 현장에서 IMU 기반 자동 정합으로 스캔 위치를 바로 확인할 수 있습니다.
| 측정 거리 | 0.3 – 최대 365 m (모델별 상이) |
|---|---|
| 측정 속도 | 최대 2.2 M pts/s |
| 선형 오차 | ≤ 1 mm + 10 ppm/m |
| 각도 정확도 | 0.004° rms |
| 시야각 | 360° × 320° |
| 카메라 | HDR 파노라마 컬러 |
| 방진·방수 / 무게 | IP54 / 약 6.4–6.7 kg |
| 레이저 등급 | Class 1 (눈에 안전) |

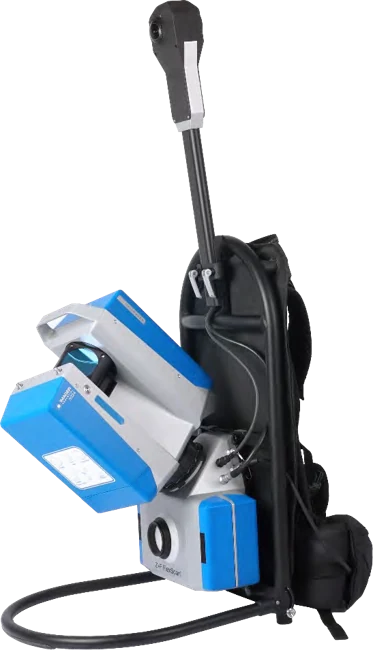

IMAGER 5024 계열 스캐너를 백팩이나 카트에 얹어 걸으면서 스캔하는 모바일 매핑 플랫폼. 긴 복도, 지하 주차장, 터널처럼 동선이 긴 현장에 적합합니다.
| 방식 | SLAM 모바일 매핑 |
|---|---|
| SLAM 정확도 | 최대 2.5 mm |
| 프로파일당 포인트 | 10,000 pts |
| 거치 방식 | 백팩 · 카트 · 삼각대 · 로봇 |
| 보정 | 기준점 · GNSS 연계 가능 |
| 적용 환경 | 실내 · 실외 |
사양은 제조사 공개 자료 기준이며, 실제 성과 정확도는 현장 조건과 기준점 측량에 따라 달라집니다. 출처: IMAGER 5024 데이터시트, FlexScan 22 제품 페이지
STONEX 공식 대리점
이탈리아 STONEX의 주요 제품군을 국내에 공급합니다. 모델별 상세 사양과 견적은 상담 시 안내해 드립니다.
1408채널 전 위성 추적, IMU 기울기 보정을 갖춘 RTK 수신기와 현장용 태블릿.
안드로이드 기반 토탈스테이션과 레벨·데오돌라이트.
핸드헬드 SLAM부터 지상형, 드론 LiDAR, 모바일 매핑까지.
구조물과 사면의 변위를 24시간 자동으로 관측합니다.
기준국 운영을 위한 수신기, 안테나, 네트워크 RTK 소프트웨어.
건설 장비와 해양 작업을 위한 GNSS 머신 컨트롤.
현장 측량부터 사무실 데이터 처리까지 이어지는 STONEX 소프트웨어.
STONEX 공식 사이트에서 모든 모델과 사양을 확인할 수 있습니다.
제품 구성은 STONEX 공개 자료 기준이며, 국내 공급 모델과 사양은 변경될 수 있습니다.
용역 분야
도면이 없거나 실제와 다른 기존 건물을 실측해 리모델링 설계의 기준을 만듭니다.
복잡한 배관과 설비를 가동 중에도 비접촉으로 측정해 증설·개보수 전 간섭을 검토합니다.
터널 내공 단면과 구조물 형상을 면 단위로 측정하고, 반복 스캔으로 시기별 변위를 비교합니다.
손상 전후의 형상을 정밀하게 남겨 보수 설계와 디지털 아카이브에 활용합니다.
스캔 샘플
분야별로 HDR 컬러 이미지와 포인트 클라우드를 함께 보여 드립니다. 같은 시점 자료는 가운데 막대를 움직여 겹쳐 볼 수 있습니다.
작업 절차
대상물, 범위, 필요한 성과물과 정확도를 확인합니다.
도면·사진으로 스캔 위치와 기준점 계획을 세웁니다.
토탈스테이션·GNSS로 기준점을 측량해 좌표계를 확정합니다.
IMAGER 5024와 FlexScan 22로 현장 데이터를 취득합니다.
스캔을 하나로 합치고, 요청하신 좌표계로 변환한 뒤 오차를 검증합니다.
필요한 항목만 골라 DB 구축, 3D 모델링, 도면 작성을 추가합니다.
성과물과 정확도 보고서를 함께 전달합니다.
납품 성과물
| 성과물 | 내용 | 형식 |
|---|---|---|
| 포인트 클라우드 | 정합된 컬러 점군 데이터 | E57 · RCP/RCS · LAS · PTS |
| 2D 도면 | 평면, 입면, 단면, 상세도 | DWG · DXF · PDF |
| BIM 모델 | 요구 LOD에 맞춘 건축·설비 모델 | RVT · IFC |
| 3D 메쉬 | 텍스처 포함 형상 모델 | OBJ · FBX |
| 분석 보고서 | 단면·평탄도·변위 비교 결과 | PDF · XLSX |
